告别笨重低效，英诺赛科4kW双向电源助力电网降本增效！
在能源需求不断增长的时代，电力消耗逐渐从化石燃料转向可再生能源，低碳节能已成为全球优先事项。智能电网作为构建可持续、更高效能源未来的关键支撑，具备集成可再生能源、优化能源消耗和提高电网可靠性的能力。而双向储能模块则是智能电网的“灵活调节中枢”，能够确保各个环节之间电力的有效传输。
全球氮化镓工艺创新与功率器件制造领导者英诺赛科近日推出更高效、更节能的4kW双向PFC方案 ，凭借氮化镓低损耗、高速开关等优势，或将助力智能电网实现突破性收益！
4kW双向PFC方案采用AC-DC无桥图腾柱PFC拓扑，设计紧凑，支持双向工作，内置英诺赛科合封氮化镓，峰值效率高达99.03%。
方案亮点
峰值效率
99.03% @230Vac Vin（整流）
98.95% @230Vac Vout（逆变）
开关频率
PFC 65kHz
PCBA尺寸
176*100*57(mm)
功率密度
65.6W/inch^3
InnoGaN
ISG6121TD × 4
4kW双向PFC方案采用AC-DC无桥图腾柱PFC拓扑，支持双向工作。
拓扑结构
该方案内置4颗InnoGaN 合封器件 ISG6121TD，整个电源模块（不包括风扇和辅助电源）在整流230Vac测量的峰值效率为99.03%，逆变测试峰值效率98.95%。
整流效率曲线

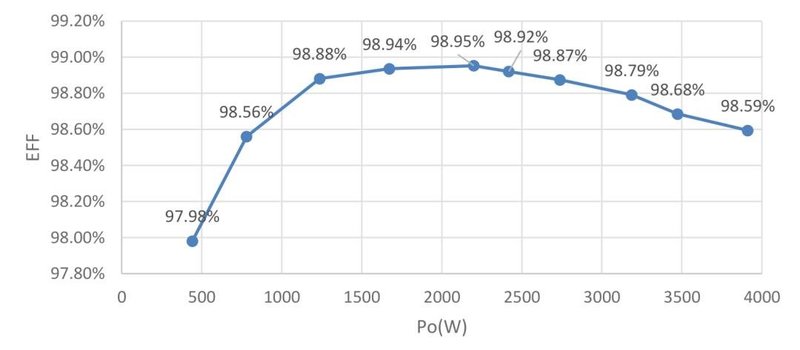

逆变效率曲线
SolidGaN™ 助力GaN高功率应用
ISG6121TD 是 SolidGaN™ 产品系列的一部分，该系列产品不仅具备分立式 GaNFET 的所有优势（关键任务应用中的长寿命可靠性、超低开关损耗和零 Qrr），还具备其他先进功能。
SolidGaN™ 的先进功能包括：
稳压 Vgs，可实现最佳的导通电阻 (Rdson) 和栅极节点可靠性
去饱和检测，用于短路保护
过温保护
米勒钳位，可实现可靠的关断
ISG6121TD 采用坚固耐用的 TO247-4L 汽车级热优化封装，并带有开尔文源极引脚。
ISG6121TD 的 Vdss 额定值为 700V，实际 BVdss 电压更高，导通电阻 (Rdson) 为 22mΩ（典型值 25C）。驱动引脚支持高达 27V 的 PWM 输入电压。
ISG6121TD 可以替代 IGBT 和 650V SiC MOSFET，具有显著更高的 PFC 效率，适用于 AI 数据中心高达 5.5kW 的高功率系统。
如果您对英诺赛科的合封产品或4kW双向PFC方案感兴趣，欢迎在微信公众号后台留言或通过邮箱（jiaxinhuang@innoscience.com）与我们联系。
END
英诺赛科是全球领先的第三代半导体高新技术企业，致力于硅基氮化镓 (GaN-on-Si) 的研发与制造。公司拥有全球最大规模的8英寸硅基氮化镓晶圆生产基地，产品设计及性能处于国际先进水平。公司氮化镓产品用于各种低中高压应用场景，产品研发范围覆盖15V至1200V，涵盖晶圆、分立器件、IC、模组，并为客户提供全氮化镓解决方案。成立至今，英诺赛科拥有近700项专利及专利申请，产品可广泛应用于消费电子、可再生能源及工业应用、汽车电子及数据中心等前沿领域。
英诺赛科，引领氮化镓革命，赋能未来！
