大家好，我是电阻。虽然我们有纹身、但我们是电子器件界的肉盾、最重要的是我们表里如一，一“直”到底！

首先自我介绍一下，我们电阻基本上都是直……筒形状的（敢说“棒子”的我跟你急）和直……片状的。还有的一些长得是别的样子，像长方形等等，有的甚至长得像电容……，不过那些样子奇怪的都属于我们电阻中的“少数民族”。

但无论是什么形状的基础电阻符号是一致的。看看下边左边的图，怎么样？极简风吧。你们在说“北欧极简” 、“日本极简”的时候，我们都已经玩儿剩下了。也就是因为基础的符号太简单了，所以在上面就加上了各式各样别的东西用来指代不同的电阻类型，所以“模块化设计”也是我们发明的！（什么？你说我们这种行为很符合“棒子”的形象？去去去，一边儿待着去，小心我给你来一棒子）。

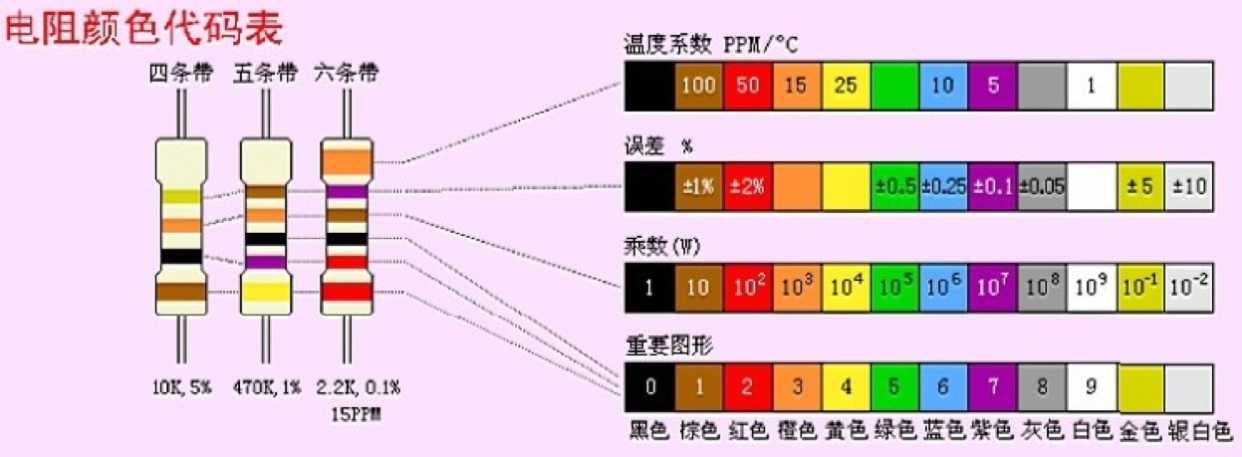

插脚类电阻的身上绝大多数会有纹身——一条条彩色的圈，专业名儿叫“色环”，是用来指示电阻的大小等参数的，除了极个别的一些电容（又是这货）、二极管以外，这基本是我们电阻独有的啦，同时也造成了好多初学者的烦恼（作者君表示，当初背电阻色环的时候，嘴巴里老是絮絮叨叨的“黑棕红橙黄，绿蓝紫灰白”，像个傻子一样好吗）。

一般来说电阻上常见到的“色环”只有四条，最多是五条。那怎么有六条纹的？六条色环的电阻一般用在高精密的电子设备中，很难见到。这里说出来是告诉大家我知道有这样儿的。嗯，简单来说就是装个。

既然那么不方便，为什么还要这么做呢？看个图就明白了，从下图中可以看到红色圈内的是色环电阻，无论这个电阻哪一个方向朝上都能依靠色环读出电阻的值；而两个紫圈中的非色环标注电阻值的电阻，在向上的方向这一面就看不出电阻值了。无论从哪个方向都能看清楚电阻的值，这就是色环标注电阻值的好处。

而贴片电阻们由于反面要焊接在线路板上（正面是焊不到线路板上去的），而且正反面很好区分，所以就采用了在贴片电阻正面标注电阻值的方法而不再采用色环标注法了。

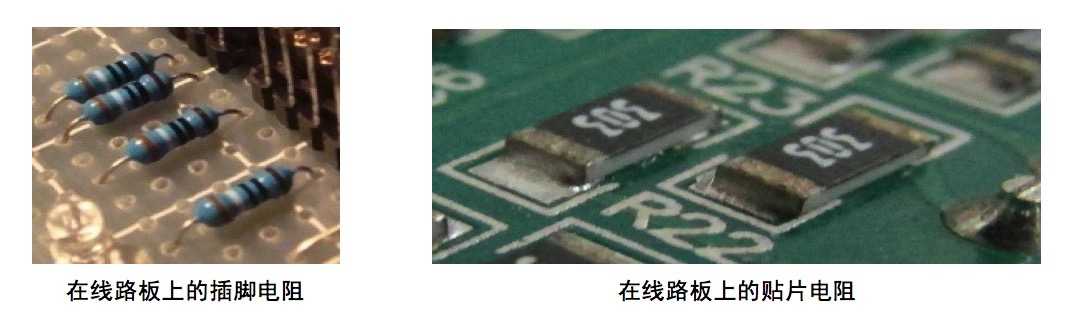

一般来说，我们电阻中的直筒形状的是直立在电路板上的（或者叫“线路板”），而片状的为了缩小体积则趴在了电路板上。前一种叫“插脚式”，后一种叫“贴片式”，这也是目前电子设备最常见的两种元件安装方法。

好了，认完了模样，应该对我们有点概念了吧。接下来照例就该聊聊我们的脾（特）气（性）了，下期见。
